Strojní návrtový vrták z tvrdokovu, válcová stopkou, 90°, TiAlN povlak
Provedení: Masivní tvrdokov (K10/K20), typ N, podle výrobní normy.
Velmi stabilní model, vybrušovaný profil, pravořezný, precizní křížový podbrus a úzký příčný břit. Bez zahrocení, s bočním úhlem 12°/30°. Boční úhel čela je v porovnání s běžnými úhly menší, tloušťka jádra podstatně tenčí než běžná a běžné stoupání šroubovice. Od Ø 6 mm s unášecí ploškou dle DIN 6535-HB.
Tolerance Ø: do Ø 10 mm = h6,
od Ø 10 mm: tolerance břitu = h8.
Použití:

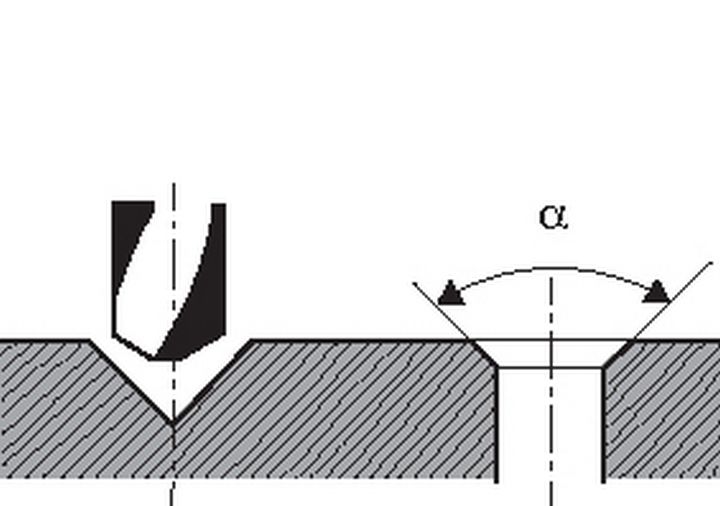

90° – K současnému navrtání a zahloubení před opracováním spirálovým vrtákem s menším Ø.
Mimořádně vhodný k rychlému a přesnému navrtání stanovených pozic na NC strojích a souřadnicových vyvrtávačkách. Používá se k centrování a zkosení hran závitových otvorů v jednom pracovním kroku. Vhodný jen k navrtání. Používá se především na vysoce pevné oceli, ocelové litiny, šedé litiny, tvrdo-kovové litiny, manganovou tvrdo-ocel, CrNi ocel, bronz, lehké a barevné kovy.
| Výrobci : | FORMAT |
| Průměr : | 20,0 mm |
| Délka spirály : | 45,0 mm |
| Celková délka : | 131 mm |
| Material : | Tvrdokov |
| Povrchová úprava : | TiAlN |
| Typ vrtáku : | N |
| Norma : | DIN 6535–HB |
| Úhel špičky : | 90° |
