Záhlubník s vodicím čepem, kombinovaný čep

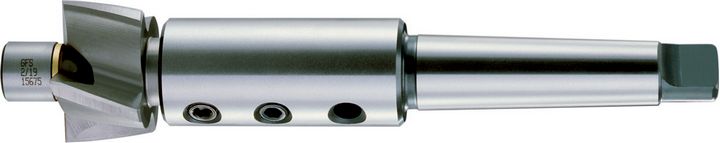

Provedení: Skládá se z držáků, čepu na záhlubníku a vodicího čepu. Kombinovaný systém GFS záhlubníku s vodicím čepem pokrývá v rámci jedné velikosti libovolné variace držáku se záhlubníky a vodicím čepem. Jedná se o široké spektrum kombinovaných vrtáků a záhlubníků.
Což má následující výhody:
1. Pouze 4 velikosti držáku jsou zapotřebí pro pracovní rozmezí od 5 mm do 85 mm.
2. Vodicí čepy rotují a jsou vybavené vnitřním chlazením ve velikosti 1 od Ø 8,5 mm a ve velikosti 2 od Ø 14,0 mm.
3. Záhlubník s vodicím čepem HSS, TiN povlak, letované břity z tvrdokovu dodáváme z dílenského skladu.
4. Záhlubníky s vodicím čepem dodáváme od Ø 32 mm také osazené otočným břitem.
5. Jednotlivé prvky lze kombinovat v rámci jedné konstrukční velikosti.
6. K výměně vodicího čepu není zapotřebí odstranit záhlubník.
Použití: Na zahlubování dle DIN, jakož i na odpovídající kombinace vodicího čepu/záhlubníku pro stupňovité vrtání nebo zahlubování mimo definiční rozmezí norem. Držák zůstává při výměně ve stroji. Záhlubník a vodicí čep se upínají pomocí šroubováku s 6hranem dle DIN 911.
Upozornění: Dostatečný přívod chladiva je nezbytně nutný.

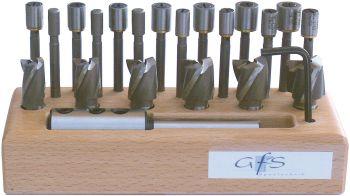

Obsah:
po 1 záhlubníku s vodicím čepem 14,5; 16,5; 18,5; 20,5; 22,5; 24,5
po 1 vodicím čepu 7; 7,5; 8; 8,5; 9; 9,5; 10; 10,5; 11; 11,5; 12; 13; 14; 15
1 držák, válcová stopka 12 mm
Výrobci : | GFS |
Rozmezí zahloubení : | 14,5–24,5 mm |
WGNr : | W138 |
